空气开关突然跳闸的原因分析及解决方法

[摘要]空气开关 ,是对家庭用电的安全来说是必不可少的开关。当安全开关安装错误,或者您购买的空气开关不适合你家中电压,还或者线路接错的话,都有可能导致线路短路而引起火灾等安全事故的发生。所以,了解空气开关的安装、 空气开关 的接线方法还有了解空气开关...

空气开关,是对家庭用电的安全来说是必不可少的开关。当安全开关安装错误,或者您购买的空气开关不适合你家中电压,还或者线路接错的话,都有可能导致线路短路而引起火灾等安全事故的发生。所以,了解空气开关的安装、空气开关的接线方法还有了解空气开关型号的选择,对于家庭的安全来说是非常重要的。下面我们就一起来了解下空气开关的相关知识介绍吧!

什么是空气开关

空气开关,又叫断路器,全称为自动空气断路器,是一种常用的低压保护电器,可实现短路、过载等功能。空气开关是低压配电网络和电力拖动系统中非常重要的一种电器,它集控制和多种保护功能于一身。除了能完成接触和分断电路外,尚能对电路或电气设备发生的短路,严重过载及欠电压等进行保护,同时也可以用于不频繁地启动电动机。空气开关在家庭宫殿中作总电源保护开关或分支线保护开关用。当住宅线路或家用电器发生短路或过载时,它能自动跳闸,切断电源,从而有效的保护这些设备免受损坏或防止事故扩大。

空气开关原理

空气开关的脱扣方式有热动、电磁和复式脱扣3种。

当线路发生一般性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件产生一定热量,促使双金属片受热向上弯曲,推动杠杆使搭钩与锁扣脱开,将主触头分断,切断电源。当线路发生短路或严重过载电流时,短路电流超过瞬时脱扣整定电流值,电磁脱扣器产生足够大的吸力,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将三副主触头分断,切断电源。

空气开关的脱扣机构是一套连杆装置。当主触点通过操作机构闭合后,就被锁钩锁在合闸的位置。如果电路中发生故障,则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开,于是主触点在释放弹簧的作用下迅速分断。按照保护作用的不同,脱扣器可以分为过电流脱扣器及失压脱扣器等类型。

在空气开关的内部附件有:辅助触头、报警触头、分励脱扣器、欠电压脱扣器;外部附件有:电动操作机构、转动操作手柄、加长手柄、手柄闭锁装置。当空气开关正常工作时,需要在如下的条件下进行工作:周围空气温度:周围空气温度上限+40℃;周围空气温度下限-5℃;周围空气温度24h的平均值不超过+35摄氏度。海拔:安装地点的海拔不超过2000m。大气条件:大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相对湿度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。污秽等级:污秽污染等级为3级。



家庭常见的空气开关型号

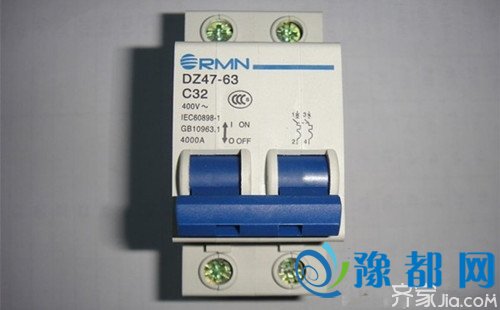

目前家庭使用DZ系列的空气开关,常见的有以下空气开关规格型号:

C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

工业上常见的型号

动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)

举例说明:

空开有很多种产品,但是其型号的标法大致相同。让人很容易理解,但是不同公司的名称不同导致同种产品名称也不同。但是标法还是相同的。下面以华洲空开产品为例介绍空开的型号规格。

举例:

1、HZM6-63C32/1

其中HZ---一企业代号(华洲)、M6-一产品型号、63-一一壳架等级、C---一使用类别:照明电路(或者一般电路)、32-一一额定电流、1----一1P(1极)、空开HZW66-400/3、HZW万能自动空气断路器、6-设计代号;“-400”一额定电流(A);“/3”-3极。

2、空气开关(断路器)的极性和表示方法

单极220V切断火线(小型断路器);双极220V火线与零线同时切断(DPN零线火线双进双出断路器);三级380V三相线全部切断;四级380V三相火线一相零线全部切断。①、照明回路一般选择10-16A微断。②、插座回路一般选择16-20A的微断漏电。③、空调回路一般选择16-25A微断。④、住户配电箱总开关一般选择2P/32A-2P/63A微断或隔离开关。



空气开关的作用

在正常情况下,空气开关的过电流脱扣器的衔铁是释放着的;一旦发生严重过载或短路故障时,与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁钩,使主触点断开。欠压脱扣器的工作恰恰相反,在电压正常时,电磁吸力吸住衔铁,主触点才得以闭合。一旦电压严重下降或断电时,衔铁就被释放而使主触点断开。当电源电压恢复正常时,必须重新合闸后才能工作,实现了失压保护。

空气开关跳闸的原因

导致空气开关经常跳闸的原因可能性很多,首先可能是因为空气开关的寿命已经差不多了,提醒你该更换了。还有可能是因为家里面的带载太多了所以功率过大它就自我保护了。

夏季空调、热水器等大功率电器集中开启造成负荷加大;

也有可能与夏季空气湿度大有关;

建议:尽可能避免所有大功率电器同时工作;求助于专业电工经常检查电器及相关线缆(线径)、线路、插座及连接点;注意加强空气开关的保护,关键是防潮。

编辑总结:在我们遇到跳闸情况时,首先判断跳闸的空气开关是家中配电箱内的总开关还是分路出线开关。如总开关未跳闸,只是分路开关跳闸,则说明大功率电器供电线路接线有问题,即多件大功率电器接在同一分路开关上,此类情况,将大功率电器线路调整至负荷轻的分路开关即可(建议大功率电器使用单独的分路开关);如分路开关没跳闸,总开关跳闸,则计算家用电器功率之和是否超出供电认可容量,并检查总开关容量是否与供电认可容量匹配。
