防雷接地工程量计算及注意事项

[摘要]一座高层建筑需要有一些防雷的措施,有了这些防雷的措施,这座高层建筑的安全才能够得到保障,只是对于这些防雷接地的工程你是否了解?生活中有很多趣味的东西,如果善于了解的话,你会发现一个你所不知道的世界,就比如这里的防雷工程。随着科学技术的不断发...

一座高层建筑需要有一些防雷的措施,有了这些防雷的措施,这座高层建筑的安全才能够得到保障,只是对于这些防雷接地的工程你是否了解?生活中有很多趣味的东西,如果善于了解的话,你会发现一个你所不知道的世界,就比如这里的防雷工程。随着科学技术的不断发展,人们已从简单的避雷针发展到多种形式的防雷装置,从防直击雷开始发展到既防直击雷又防感应雷的综合防雷体系。这些都标志着人类文明的进步。对于这些防雷接地工程量计算你是否了解?比如接地极制作安装会以什么为单位计算,接地母线又会以什么量计算,避雷针的安装以什么为单位等等,这些防雷接地工程量计算都会有特定的单位,如果你感兴趣的话请看下文。

防雷接地生产厂家

A:北京亿通汇防雷科技公司

地址:北京房山良乡工业园区金光南街2号

B:北京兴天通防雷科技有限公司

地址:北京市海淀区莲宝路七号5栋2007

C:北京华滕达防雷科技有限公司

地址:北京市通州区西集镇国防路43号A座103

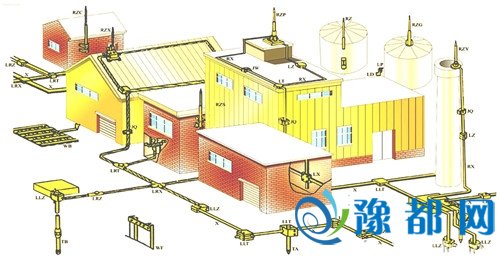

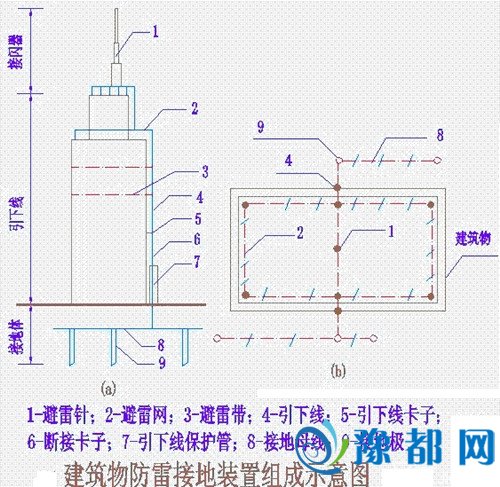

防雷接地装置

1)雷电接受装置:直接或间接接受雷电的金属杆(接闪器),如避雷针、避雷带(网)、架空地线及避雷器等。

2)引下线:用于将雷电流从接闪器传导至接地装置的导体。

3)接地线:电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。

4)接地体(极):埋入土中并直接与大地接触的金属导体,称为接地体。分为垂直接地体和水平接地体。

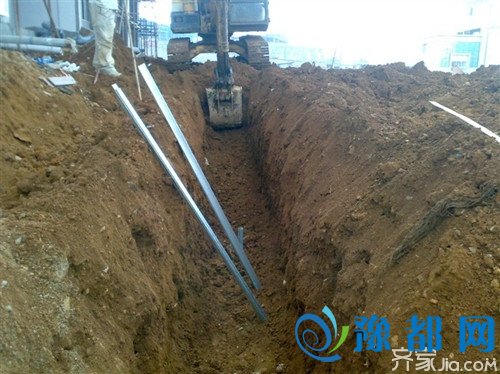

防雷接地安装方案

防雷接地,首先要探测周围的地形地貌,了解工程概况,然后进行材料,器具和人员的准备,如果是在室内用,室内用主要用在电力设备上接电接地,接线线夹采用平口螺旋式,接地方式采用接地线夹(接母排和铜排式)。低压接地线,分为室内设备用接地线和室外线路接地线两种,一般低压线路采用三相四线制。如果用于室外,室外线路多采用双簧式,接地方式采用入地地丁方式,安装在房屋最高点,埋好引下线,引下线的连接一定要牢靠,接地线尽量垂直,埋地两米深,在散点盐,进行泥土的回填。

防雷接地注意事项

按被保护建筑物的面积,高度,所在地雷暴日及地埋环境校正系数,建筑物使用性质等选择避雷物,并且确定避雷物立杆高度。安装时各部件间要连接可靠,安装完成后,各连接处或金属表面涂镀层有损伤处,应做好防锈处理。避雷用具应通过引下线与女儿墙上的避雷带或者地网连接,要求接地电阻值不能超过10欧姆。在土壤电阻率高的地区,可以适当的放宽对接地电阻的要求。避雷器投入使用后,要定期检查各部分连接是否牢靠,引下线与接地系统连接是否可靠。

防雷接地验收规范

依据GB50057-94(2000版)《建筑物防雷设计规范》第三章、建筑物的防雷措施;第二节、第一类防雷建筑物的防雷措施要求。

第3.2.1条:防雷电感应的接地装置应和电气设备接地装置共用,其工频接地电阻不应大于10Ω。第三节、第二类防雷建筑物的防雷措施要求,

第3.3.4条:每根引下线的接地电阻不小于10Ω,防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。



防雷接地工程量计算

1、避雷针在其加工与制作还有安装时都是以“根”算的,但是独立在安装避雷针时是以“基”做单位算的,因此下次遇到避雷针时应该改称为几基避雷针。

2、接地极的制作与安装和避雷针制作时的单位相同,是使用“根”做单位,在制作方没有特殊的规格要求时长度均为2.5m。

3、接地母线敷设以及避雷线的敷设均按照长度为10m的单位计算。其长度因为其它特殊情况的原因会比需要的长度多加3.9%的长度。比如绕弯及躲避障碍物时的情况。

4、像接地跨接线在这里是以“处”为单位,每跨接一次就需要按照“一处”算,还有户外配电装置的构架都是需要接地的,在这里也是按照“一处”算。

5、半导体少长针消雷装置在安装的时候是以“套”做单位,其会按照要求安装的高度去执行有关的项目。

6、建筑内部主筋接地引下线的安装是以10m为单位,需要其整数。每根柱子内规定是两根主筋,如果需要超过两根时,这就需要你重新调整。

7、断接卡子的制作和安装都是用“套”做为单位的。

8、均压环敷设是按照利用圈梁内主筋作均压环接地连线这种形式考虑的,并以10m来计算。

9、钢、铝窗接地是以一处两处计算的。

10、降阻剂的埋设用kg计算

编辑总结:工程类的项目需要细心,不可有丝毫的马虎,有时会因为一个小小的错误引发惨痛的后果,因此我相信以上的这些工程量计算,如果是工程人员的你一定会熟记于心的。
