热能表原理 热量表分类

热量表主要由流量传感器、配对温度传感器和计算器三部分组成，如果三个部分是不可分开的，称之为一体式热量表，反之则称之为组合式热量表。接下来小编为大家介绍热能表原理及热量表分类。

热能表原理

将配对温度传感器分别安装在热交换回路的入口和出口的管道上，将流量传感器安装在入口或出口管上。流量传感器发出流量信号，配对温度传感器给出入口和出口的温度信号，计算器采集流量信号和温度信号，经计算，显示出载热液体从入口至出口所释放的热量值。

热量表分类

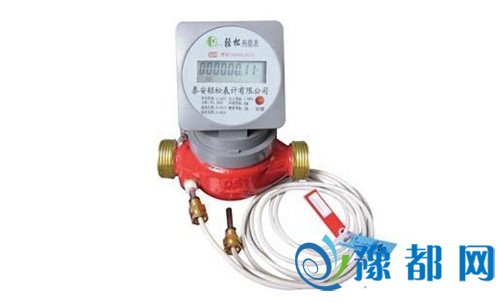

1、叶轮式热量表

叶轮式热量表是通过叶轮的转速测量热水的。按内部结构由易到优又分为单流束式、多流束式和标准机芯型多流束式三种。叶轮热量表在规格上从小口径到大口径已形成系列化，能满足不同使用范围的要求。因为叶轮式中有可动部件，所以对供热介质的要求较高，通常在安装上要求配套过滤器，以防备杂质对表的损伤。但因其测量原理和结构相对简单，所以价格较低。

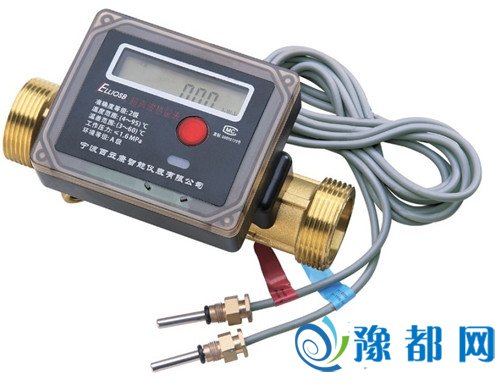

2、超声波式热量表

超声波式热量表是通过超声波射线的方法测量流量，其测量腔体内部没有任何可动部件，所以对介质的成份或杂质含量没有要求。其使用寿命可达20年以上，是当今最先进的热量表。

3、电磁式热量表

电磁式热量表是按法拉第定律测量热水的流量，与超声波一样其内部也没有任何可动部件。唯一不同之处是它对供热介质的电导率有要求（>10uS/cm，较洁净的水可达到要求）。因其结构原理复杂、价格较高，所以通常不适于用户计量，而广泛应用于大口径的楼宇或工业计量上。

4、机械式热量表

机械表分为单流束和多流束两种，单流束表的性能是水在表内从一个方向单股推动叶轮转动的表为单流束表。不足之外表的磨损大，使用年限短。多流束表的性能是水在表内从多个方向推动叶轮转动的表为多流束表。该表相对磨损小，使用年限长。叶轮分为两种形式：螺仪和旋仪。一般小口径DN15-DN40户用表使用旋仪。大口径的工艺表DN50-DN300使用螺仪。

热量表的选型

1、规格

热量表具体选用规格大小不应简单地仅从管道口径的大小来进行，而应根据表的工作能力的大小来选取。这样一方面可使表工作在一个准确的范围内，另外也可降低因采购不准而引起的购表费用。具体可从二个步骤进行:

(1)功率我国民用住宅或办公楼的供暖功率通常按80~100kW/㎡设计，所以可按实际面积的大小首先计算出所需多大功率的热量表。

(2)公称流量根据上步计算出的功率值，求出应选用表的公称流量值:根据计算公称流量值选取对应规格热量表。

2、压力损失

热量表引起的管网压力损失量与流量的大小成反比，表质量的好坏具体现出压损值的大小。按标准要求，在公称流量下压损值不得大于0.025MPa，好的进口表此值通常不大于0.01MPa，所以因采用口径较小的表不会给管网压力带来影响。

编辑总结：关于热能表原理及热量表分类就介绍到这里了，希望对大家有所帮助。想了解更多相关知识，可以关注齐家网资讯。
