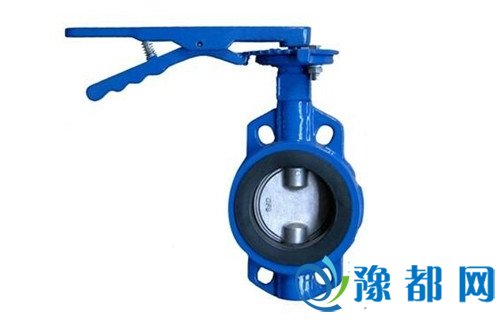

蝶阀原理 蝶阀结构特点

蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速，并且还可以同时具有良好的流量调节功能和关闭密封特性，是近十几年来发展最快的阀门品种之一。那么，接下来小编为大家介绍蝶阀原理及蝶阀结构特点。

蝶阀原理

1、蝶阀在完全开启时，具有较小的流阻。当开启在大约15°~70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍。由于蝶阀蝶板的运动带有擦拭性，故大多数的蝶阀可用于带悬浮固体颗粒的介质。依据密封件的强度，也可用于粉状和颗粒状介质。

2、蝶阀适用于流量调节。由于蝶阀在管中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管路介质压力的强度。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。

3、蝶阀的结构长度和总体高度较小，开启和关闭速度较快，且具有良好的流体控制特性。蝶阀的结构原理最适合于制作大口径阀门。当要求蝶阀作控制流量使用时，最重要的是正确选择蝶阀的规格和类型，使之能恰当地、有效地工作。

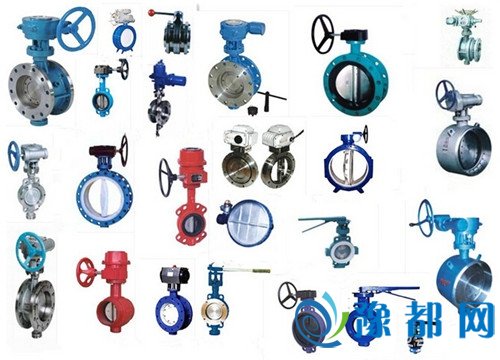

蝶阀结构特点

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。 　

2、蝶阀可以运送泥浆，在管道口积存液体最少。 低压下，可以实现良好的密封。

3、蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。 　

4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。 　

5、连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。

蝶阀故障及消除方法

1、安装前道确认本厂产品性能和介质流向箭头是否与运动工况相符，并将阀门内腔插洗干净，不允许在密封圈和蝶板上有附有杂质异物，未清洗前绝不允许关闭蝶板，以免损坏密封圈。

2、碟板安装配套法兰建议采用碟阀专用法兰，即HGJ54-91型承插焊钢制法兰。

3、安装在管道中的位置，最佳位置为立装，但不能倒装。

4、使用中需要调节流量，有蜗轮箱进行控制。

5、开、闭次数较多的蝶阀，在二个月左右时间，打开蜗轮箱盖，检查黄油是否正常，应保持适量的黄油。

6、检查各联接部位要求压紧，即保证填料的蜜蜂性，又可保证阀杆转动灵活。

7、金属密封蝶阀产品不适合安装于管路末端，如必须安装于管路末端，需采取配装出口发兰，防止密封圈积压，过位。

8、阀杆安装使用反应定期检查阀门使用效果，发现故障及时排除。

编辑总结：关于蝶阀原理及蝶阀结构特点就介绍到这里了，希望对大家有所帮助。想了解更多相关知识，可以关注齐家网资讯。
