数字配线架作用 数字配线架的机械性能

数字配线架又称高频配线架，数字配线架是一种重要的电子零配件，数字配线架种类较多样，功能强大，用途范围广，特别是在光缆通信中发挥着重要作用。当然在其它领域数字配线架同样占有重要地位。接下来小编为大家介绍数字配线架作用及数字配线架的机械性能。

数字配线架作用

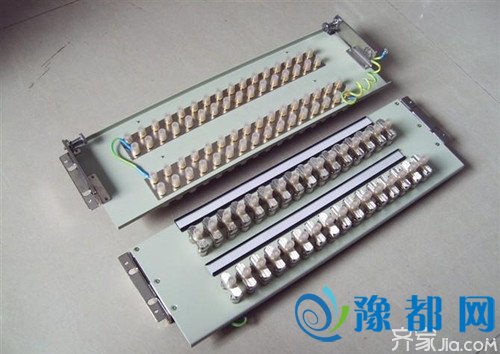

数字配线架是数字复用设备之间(或数字复用设备与程控交换设备之间)的接续设备，其起到配线、调线、转接、监测等作用。数字配线架的机架采用特殊铝型材作材料、强度高，重量轻，外形美观。采用单元式结构，配置安装灵活方便。机架为窄架结构，内有足够的布线、贮线空间，电缆走线清晰美观。

数字配线架的优点

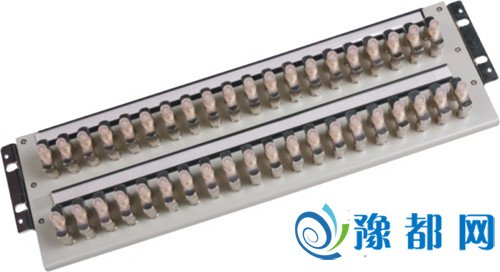

数字配线架的机架采用特殊铝型材作材料、强度高，重量轻，外形美观。采用单元式结构，配置安装灵活方便。机架为窄架结构，内有足够的布线、贮线空间，电缆走线清晰美观。

数字配线架的机械性能

1、拉脱力：同轴连接器与电缆连接后抗电缆拉伸力应大于50N；

2、机械耐久性：同轴连接器插拔1000次后，应符合行标2.3.1.3，2.3.1.7，2.3.1.8，2.4.2，2.4.3和6.2的规定，且接触面仍有电镀层，不得露出基底材料；

3、数字配线架所有零件采用的材料应具有防腐性能，如无防腐性能应做防腐处理；其物理、化学性能必须稳定；各种材料之间必须相容；

4、数字配线架所有非金属材料结构件的燃烧性能应符合GB/T5169.7-1985标准中试验A的要求；

5、导体弹性材料应采用铍青铜、锡青铜；

6、同轴连接器内外导体接触区域，应先镀一中间层（过渡层）后，再镀厚度金钴合金。

数字配线架的电气性能

1、工作速率：2Mbit/s、8Mbit/s、34Mbit/s、45Mbit/s、140Mbit/s、155Mbit/s；

2、特性阻抗：75Ω（标称值）。

3、同轴连接器接触电阻；外导体不大于2.5mΩ，经机械耐久性实验后其增值不大于2.5mΩ；内导体不大于10mΩ，经机械耐久性试验后其增值不大于10mΩ。

4、绝缘电阻：连接器内、外导体之间、内导体与单元板金属件之间的绝缘电阻应大于1000MΩ，测量回路的直流电压为500V±50V。

5、耐电压：连接器内、外导体之间、内导体与单元板金属件之间应能经受频率为50Hz，有效值为1000V的交流电压1min的作用而无击穿、无飞弧。

6、回线间串音防卫度：不小于70dB（50kHz～233MHz）

7、介入损耗：不大于0.3dB（50kHz～233MHz）

8、回波损耗：不小于18dB（50kHz～233MHz）

编辑总结：关于数字配线架作用及数字配线架的机械性能就介绍到这里了，希望对大家有所帮助。想了解更多相关知识，可以关注齐家网资讯。
