电容器的作用 电容器的种类

电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。接下来小编为大家介绍电容器的作用及电容器的种类。

电容器的作用

电容在电路中具有隔直流、通交流的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐等用途。比如在音频电路中，如何更有效地选择使用不同类型的电容器对音响音质的改善有较大影响，电容通常起到滤波、耦合、旁路、分频等作用。电容的等效电路模型如图1所示，其中，等效串联电阻（ESR）主要由电极的引线和连接发热产生；等效串联电感（ESL）则取决于电容的封装类型，表面贴封装及小型的SMD封装的ESL比较好；漏电阻（RLEAK）则与电介质的类型密切相关。

电容器的原理

这得从电容器的结构上说起。最简单的电容器是由两端的极板和中间的绝缘电介质(包括空气)构成的。通电后，极板带电，形成电压(电势差)，但是由于中间的绝缘物质，所以整个电容器是不导电的。不过，这样的情况是在没有超过电容器的临界电压(击穿电压)的前提条件下的。

在交流电路中，因为电流的方向是随时间成一定的函数关系变化的。而电容器充放电的过程是有时间的，这个时候，在极板间形成变化的电场，而这个电场也是随时间变化的函数。实际上，电流是通过场的形式在电容器间通过的。

电容器的种类

1、纸介电容

用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。它的特点是体积较小，容量可以做得较大。但是有固有电感和损耗都比较大，用于低频比较合适。

2、云母电容

用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。

3、陶瓷电容

用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。

4、薄膜电容

结构和纸介电容相同，介质是涤纶或者聚苯乙烯。涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。

5、金属化纸介电容

结构和纸介电容基本相同。它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。

6、油浸纸介电容

它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。它的特点是电容量 大、耐压高，但是体积较大。

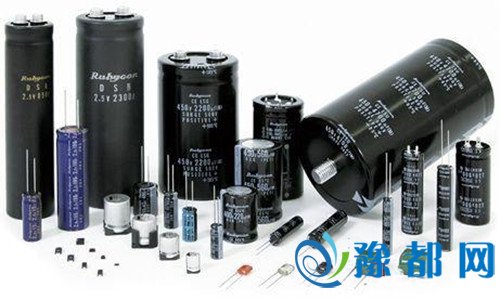

7、铝电解电容

它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。它的特点是容量大，但是漏电大，稳定性差，有正负极性，适宜用于电源滤波或者低频电路中。使用的时候，正负极不要接反。

编辑总结：关于电容器的作用及电容器的种类就介绍到这里了，希望对大家有所帮助。想了解更多相关知识，可以关注齐家网资讯。
