电梯控制器系统结构 电梯控制器系统功能

[摘要]电梯控制器 由硬件和软件二大部分组成。硬件包括控制器、控制器底板、读卡天线、电源、写卡器、IC卡片ID卡片等组成内呼控制器,软件包括下位机运行控制软件、上位机写卡授权软件。下面就具体介绍一下 电梯控制器 系统结构以及 电梯控制器 系统功能,让大家更...

电梯控制器由硬件和软件二大部分组成。硬件包括控制器、控制器底板、读卡天线、电源、写卡器、IC卡片ID卡片等组成内呼控制器,软件包括下位机运行控制软件、上位机写卡授权软件。下面就具体介绍一下电梯控制器系统结构以及电梯控制器系统功能,让大家更加了解电梯的功能。

电梯控制器的简介

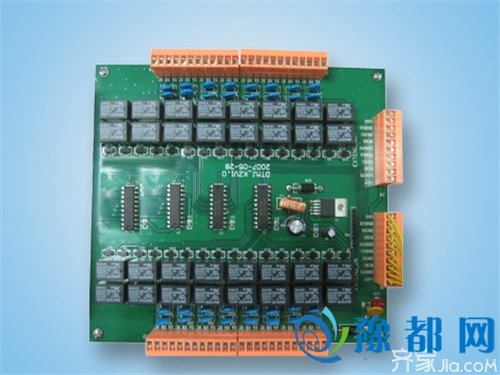

电梯控制器由硬件和软件二大部分组成。硬件包括控制器、控制器底板、读卡天线、电源、写卡器、IC卡片ID卡片等组成内呼控制器,软件包括下位机运行控制软件、上位机写卡授权软件。

智能型电梯楼层人员管制系统,专供电梯轿箱内管制人员出入特定楼层。管制持卡人员出入特定允许出入之楼层,以防止随意出入各楼层而确保安全;具区段式增加,删除,查询卡号及楼层设定;操作模式: 单层卡持有人刷卡直达.无需再按键;多层卡用户刷卡后,须再按卡片内记录的权限按键抵达;可选配密码键盘,实现忘带卡时输密码坐电梯;具有时间区管制:实现系统在某段时间内开放,某段时间内受控,使电梯按规定自动运行;该系统与电梯本身系统采用无源触点连接,两者完全隔离,不会对电梯原有性能产生任何影响;产品自带自检装置当系统发生故障或者遭破坏时可送出讯号,会自动从原系统中脱离,恢复电梯原状态,不影响电梯的使用;具有消防信号输入接口,当无源的干接点消防开关信号启动后,IC卡电梯系统不工作,电梯恢复到原状态;使用低功率之CMOS微电脑、断电时人员及储存资料可保存10年绝不流失;含高级接待卡功能;脱机或者联网状态系统会自动记录每次成功刷卡使用电梯的相关信息。

电梯控制系统结构

电梯控制系统硬件由轿厢操纵盘、厅门信号、PLC、变频器、调速系统构成,变频器只完成调速功能,而逻辑控制部分是由PLC完成的。PLC负责处理各种信号的逻辑关系,从而向变频器发出起停信号,同时变频器也将本身的工作状态输送给PLC,形成双向联络关系。系统还配置了与电动机同轴连接旋转编码器及PG卡,完成速度检测及反馈,形成速度闭环和位置闭环。此外系统还必须配置制动电阻,当电梯减速运行时,电动机处于再生发电状态,向变频器回馈电能,抑制直流电压升高。

电梯系统是一个六层六站的系统,井道内设有轿厢、安全窗、对重、安全钳、感应器、平层、楼层隔磁板、端站打板及各种动作开关,轿厢底部设有超载、满载开关,井道外每层设有楼层显示、呼梯按钮及指示、一层设基站电锁,井道顶部有机房,内设机房检修按钮、慢上、慢下开关、曳引机、导向轮和限速器,并道底部设有底坑,缓冲器、限速器绳轮;轿厢内设有厅门、轿门、门机机构、门刀机构、门锁机构、门机供电电路、安全触板、轿顶急停、检修、慢上、慢下开关及轿顶照明、轿顶接线厢,轿门和厅门上方设有楼层显示,轿门右侧设有内选按钮及指示、开关门按钮、警铃按钮、超载、满载指示。本文的重点是先将原由继电器控制的电梯控制柜进行改造,用PLC取代继电器进行电梯控制,以提高电梯的可靠性和安全性;然后将电梯的信号通过DDC采集送工作站进行电梯运行情况的监视。

直流电梯具有速度快、舒适感好、平层准确度高的特点,这是因为直流拖动系统调速性能好、调速范围宽。直流电动机的调速方法有改变端电压UA、调节调整电阻Rtj、改变励磁磁。

直流电梯的拖动系统通常有两种:

(1)、用发电机组构成的可控硅励磁的发电机一电动机的拖动系统 门禁电梯控制系统。

(2)、可控硅直接供电的可控硅一电动机拖动系统。

两者都是利用调整电动机端电压Ua的方法进行调速的,前者是通过调节发电机的励磁改变发电机的输出电压进行调速的,所以称为可控硅励磁系统。后者是用三相可控硅整流器,把交流变为可控直流,供给直流电动机的调速系统,省去了发电机组,因此降低了造价,使结构更加紧凑,直流电梯因其没备多,维护较为复杂,造价高,因此常用于速度要求较高的高层建筑,它具有舒适感好、平层准确高的特点、速度有1. 5-1.75m/s的快速梯和2.5—5m/s的高速梯。

电梯控制器系统功能

1、消防功能:

当遇到电梯消防时,电梯智能卡控制器会自动脱离电梯,是电梯恢复到无电梯智能卡控制状态,方便电梯内人员及时脱离危险。

2、限时功能:

物业人员把每张电梯专用卡写入有效时间,在这段时间内,业主正常刷卡乘梯,过了截止时间后,业主持电梯专用卡刷卡时无效,电梯按键不响应,业主需到物业处缴费,物业人员把业主的电梯专用卡重新写入相应的时间后,业主的电梯专用卡才能正常使用。

3、扣费功能:

物业人员把每张电梯专用卡写入有效次数,业主每刷一次,卡内次数就相应扣除一次,当卡内次数不足10次时,读卡器会发出报警声音提示用户充值,当剩余次数为0时,电梯卡便无法使用。

4、免维护功能:

当电梯刷卡控制器出现故障时,电梯维保人员可以直接在是电梯按钮连接板上拨动一个免维护开关,这样电梯按钮会自动进入无卡状态,业主无需刷卡,直接按动电梯按钮乘梯。对于维保人员来说,无需再恢复按钮线,直接将有故障的电梯刷卡控制器寄回我司进行维护,若在质保期内,则一旦电梯刷卡控制器出现故障,同时将立即寄出新的电梯刷卡控制器,直接免费更换新的即可,当电梯维保人员收到新的电梯刷卡控制器后,只需简单安装即可。

5、刷卡功能:

可根据需要随意设定电梯专用卡的权限,乘梯时需先刷卡后使用,使无卡或无权限人员无法进入并使用电梯,刷卡后,按钮需手动按亮或自动点亮。

总结:关于电梯控制器系统结构以及电梯控制器系统功能的相关信息就为大家介绍到这里了,希望这篇文章对大家有所帮助。如果大家还有什么不明白的地方可以在下方给小编留言哦,我们会尽快为您解答。
