圆形管道风机安装步骤 圆形管道风机特点

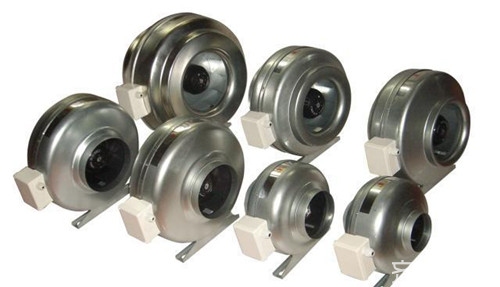

圆形管道风机是一种性能与外观完美结合的理想通风器，新型设计的机壳与后倾离心叶轮之间的巧妙配合，将气体流体力学发挥到极致，其造型小巧且非常实用。具有安装简便、重量轻、噪音低等特点。接下来小编为大家介绍圆形管道风机安装步骤及圆形管道风机特点。

圆形管道风机安装步骤

1、检查地基

首先检查地基的外形尺寸和各预留空洞的中心尺寸;地基外型尺寸偏差应在±20mm范围内且各预留空洞的中心尺寸偏差应在±10mm之间;基础划线以主厂房建筑基点或锅炉纵横中心线为基准。

2、凿地基且粗定位

放置地脚螺栓和置垫铁要厚的放下面，垫铁应放置在设备主受力台板和机框立筋处或地脚螺栓两侧，当然在不影响二次灌浆的情况下尽量靠近地脚螺栓孔;注意厂家的安装标记通常“A”和“B”号各位一台，就位前注意区分与进出口风管的关系和叶轮旋向等。

3、固定地脚螺栓

将集流器喇叭口插入叶轮内用铁丝固定后，将整个转动组吊入预定位置;安装地脚螺栓，地脚螺栓的弯曲度应≤L /100(L为地脚螺栓的长度)，地脚螺栓底端不应接触孔底、孔壁。地脚螺栓应受力均匀、并螺栓外露2～3扣;然后松开铁丝将集流器下部与机壳下半部用螺栓固定初步调整叶轮与喇叭口的间隙。

4、风机转动组

风机主轴与轴承座之间的垂直度采用如下方法找正：将磁力座贴在主轴上，将百分表表头指向轴承外圈或轴承座弹位端面上(既上端盖加工面上);此时旋转主轴一周以上其表针读数不大于0.15mm即可，此读数值为该轴承座与主轴的垂直情况。

调整风机与电机主轴同轴度(既联轴器找平找正)。用三块百分表找正，轴向两块、径向一块;每盘动轴90度，记录数据，测量其上下左右的读数，调整同轴度，使其误差≤0.05mm;且两靠背轮之间应有10mm间隙。找正后，复查轴中心高度等部分数据，做好记录。

5、安装进气箱

安装进气箱和入口调节挡板门和风机其余部分，调节挡板转动灵活，否则应加润滑油转动、直至转动灵活方能安装;安装时叶板应固定牢靠，与外壳有充分的膨胀间隙;调节操作装置应灵活正确，动作一致、开度指示标记与实际相符;要注意开启方向，不可装反，进气方向与叶轮旋转方向相同。

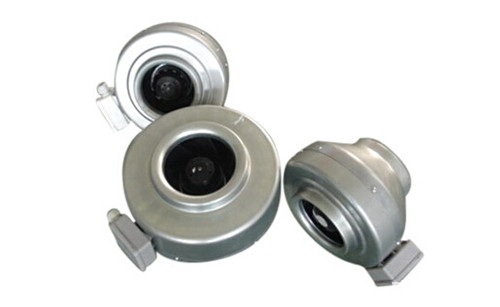

圆形管道风机特点

1、管道通风机选用控制参数为风量、全压、效率、噪声、电机功率等。

2、根据被输送气体的物理、化学性质，选择不同用途的通风机。如输送清洁空气，应选择一般通风机；输送易燃、易爆气体，应选择防爆通风机；输送腐蚀性气体，应选用耐腐蚀风机。

3、通风机选型时，应考虑管路系统的漏风损失、计算误差，以及通风机实际风量、风压的负偏差，一般采用风量为1.05～1.1，风压为1.10～1.15的安全系数。但也不采用过大，以防止通风机长期处在低效率区运行。

4、注意管网阻力特性与通风机特性的匹配关系。为使通风机能稳定运行，应使通风机在其最高效率点附近工作，通风机的工作点位于性能曲线中全压峰值点的右侧（即大风量侧，且一般位于全压峰值的80%）。

5、对有消声要求的通风系统，应首先选择效率高、叶轮圆周速度低的通风机，且使其在最高效率点附近工作。还应根据通风系统产生噪声和振动的传播方式，采取相应的消声和减振措施。

6、管道通风机是通过对叶片形状的改变，使气流在进入风机后，既有部分轴流作用，又产生部分离心作用，因此其性能介于轴流式风机和离心式风机之间。

7、管道通风机能提供中风压和中等风量，用于高层民用建筑中的通风系统都是较合适的。

编辑总结：关于圆形管道风机安装步骤及圆形管道风机特点就介绍到这里了，希望对大家有所帮助。想了解更多相关知识，可以关注齐家网资讯。
