住户配电箱的工作原理及规格尺寸0

配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。常用的配电箱有木制和金属制两种，因为金属配电箱防护等级要高一些，所以还是金属的用的比较多。那么，大家是否了解住户配电箱的工作原理呢？住户配电箱的规格尺寸有哪些？如果你对此感兴趣的话，不妨随我一起来了解下吧！

住户配电箱用途

合理的分配电能，方便对电路的开合操作。有较高的安全防护等级，能直观的显示电路的导通状态。

住户配电箱原理

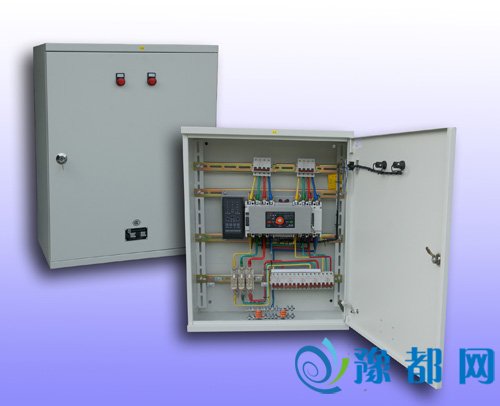

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

住户配电箱尺寸

一般来说设计时都标配电箱的大概尺寸，定做时可以不按照设计时的尺寸来做，设计所提供的尺寸仅供参考，在图纸上也注明了箱体尺寸仅供参考，可以根据不同产品和现场施工需要修改箱体尺寸，设计的也不用出变更。虽说是参考尺寸，但是设计师对箱子的大小应该心里有数，这样可以避免在施工时做的箱子和设计时差的太多，造成不必要的麻烦。

下面是我在做设计时估算箱子的方法，可以供楼主参考一下，这种方法计算出来的尺寸一般都会比实际尺寸大上一些。

1.当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM。

2当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM。

3当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40MM，深度为开关最大深度加10MM。

4当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.

当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。

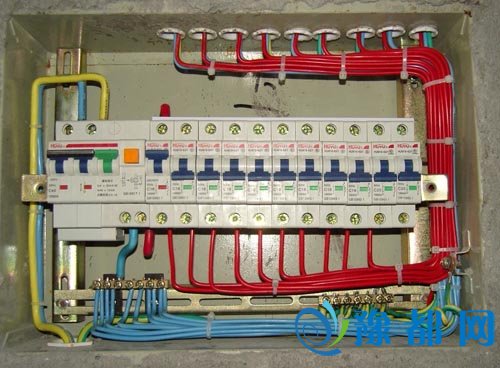

如全是微型断路器根据位数(每位18毫米)确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定(字样)，设备控制箱标识设备自带，进线大于185mm2，输出大于2路尽量选用柜式等。

一、电表箱:

1、单相六表位暗箱外框尺寸(宽x高x厚)860x840x170，嵌墙尺寸(宽x高x厚)790x750x110，留洞(宽x高x厚)810x770x120，洞底距地1100，定位详平面图。

2、单相四表位暗箱外框尺寸(宽x高x厚)610x840x170，嵌墙尺寸(宽x高x厚)550x750x110，留洞(宽x高x厚)570x770x120，洞底距地1100，定位详平面图。

3、单相三表位暗箱外框尺寸(宽x高x厚)850x550x170，嵌墙尺寸(宽x高x厚)790x490x110，留洞(宽x高x厚)810x510x120，洞底距地1400，定位详平面图。

4、单相二表位暗箱外框尺寸(宽x高x厚)610x550x170，嵌墙尺寸(宽x高x厚)550x490x110，留洞(宽x高x厚)570x510x120，洞底距地1400，定位详平面图。

二、总熔断器盒

1、总熔断器盒实际尺寸(宽x高x厚)440x620x165，嵌墙尺寸(宽x高x厚)400x580x155，留洞(宽x高x厚)420x600x165，洞底距地2000，定位详平面图。

三、T接箱

T接箱(宽x高x厚)290x290x150，嵌墙尺寸(宽x高x厚)260x265x125，留洞(宽x高x厚)280x280x130，洞顶距板底300，定位详平面图。

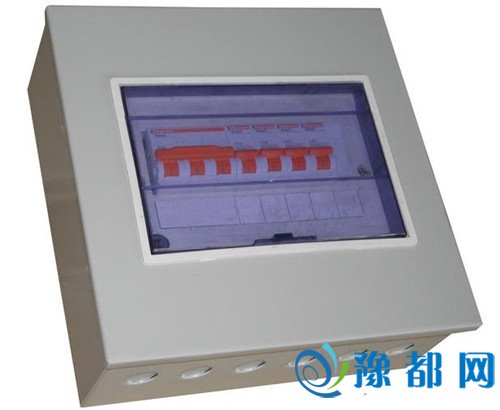

四、住户配电箱

1、15位住户配电箱留洞(宽x高x厚)350x250x120，洞底距地2000，定位详平面图。

2、18位住户配电箱留洞(宽x高x厚)400x250x120，洞底距地2000，定位详平面图。

3、24位住户配电箱留洞(宽x高x厚)300x430x120，洞底距地2000，定位详平面图。

住户配电箱规格

序号汉语拼音字头中文解释装配图号电气原理图号

1.JL计量箱PXT01PXT01dq系列

2.CZ插座箱PXT02PXT02dq系列

3.ZM照明箱PXT03PXT03dq系列

4.DL动力箱PXT04PXT04dq系列

5.JC计量插座箱PXT05PXT05dq系列

6.JZ计量照明箱PXT06PXT06dq系列

7.JD计量动力箱PXT07PXT07dq系列

8.ZC照明插座箱PXT08PXT08dq系列

9.DC动力插座箱PXT09PXT09dq系列

10.DZ动力照明箱PXT10PXT10dq系列

11.HH混合功能箱PXT11PXT11dq系列

12.ZN智能箱PXT12PXT12dq系列

编辑总结：以上就是住户配电箱的工作原理及规格尺寸的相关介绍，希望能够帮助到有这方面需求的朋友们！如需了解更多相关资讯，请继续关注我们网站，后续将呈现更多精彩内容。
