浅谈：变压器铁芯接地要怎么接0

变压器，相信大家也都见过，大的、小的、方的、圆的，行行色色的变压器充斥着我们身边的所有角落。小到家用电器中的小部件，大到发电厂供电所的大型变压器。正所谓，麻雀虽小五脏俱全。变压器无论大小原理是一样的，它是利用电磁感应原理来改变电流的，由初级线圈、次级线圈、铁芯三部分组成。常被用来升降电压，安全隔离等领域。但我们会发现一个问题，为什么要变压器铁芯接地呢？下面就让我来为大家解释一下变压器铁芯接地的相关知识吧！

变压器铁芯介绍

变压器铁芯(transformercore)，它主要负责的是线路中的磁路部分。我们现如今市场上大多数的变压器铁芯都是硅片制成的，但是也是有少部分是用磁片制成的(磁片制成的芯片逐渐被淘汰)。

变压器铁芯作用

变压器铁芯的作用主要在两个方面：分别为磁滞损耗跟涡流损耗。

1、磁滞损耗，它是指变压器在交流状态中工作时会因为磁滞现象而出现铁损的情况，而变压器铁芯的使用就可以在一定的程度上改变这个现象。并且也可以缓解变压器在工作时表面的上升。

2、涡流损耗，指的是变压器在工作时产生的交变电流，它与磁通在铁芯中产生的感应电流是会发生变化的，这个变化我们就将其称为涡流。而涡流在损耗的时候，会让铁芯表面的温度上升，但是因为铁芯的材质(硅)而使得在此过程中，我们的电阻率会增大，从而可以减少涡流的作用。

变压器铁芯分类

它一般可以分为一下4大类：壳式和芯式铁芯，单相和三相铁芯，立体式和平面式以及叠铁芯和卷铁芯。

变压器铁芯组成

它主要是由3部分组成的，分别为本体，紧固件以及绝缘件。

变压器铁芯截面计算

变压器器计算功率大小，是要根据铁心中心柱的截面积大小，铁心窗口大小，以及输入电压和输出电压来计算的。先根据铁心的截面积，和输入电压，计算出匝数。再根据窗口大小和匝数计算出线规(漆包线的线径)再根据线径计算出能过多少电流。来计算出他的功率。根据公式：

向左转|向右转  N=4.4fbs/10  4

公式中N=匝数，f是频率，B是硅钢片的磁通密度  ，一般取10000高斯为准，s为电压。计算出来匝数在一步一步地计算。

变压器铁芯功率计算

P(W)=S(mm)2=19*19=361w。可以制作单相220V容量为300VA的变压器。已知钱芯截面为19平方毫米，该钱芯取含矽量为9000高斯的硅钢片来选安扎比，45/19=2.37取每伏3圈，初级绕组3*220=660圈  次级绕组3*12=36圈。初级线截面积选用，电流300VA/220=1.36A，按每平方毫米安全通过电流为5A来考虑=1.36/5=0.28平方毫米可选线直径0.6毫米的漆包线。次级线截面积选用，300/12=25A  25/5=5平方毫米  可选线直径2.6毫米的漆包线。如果铁芯口有富余的话一、二级线直径可再选粗大点的。

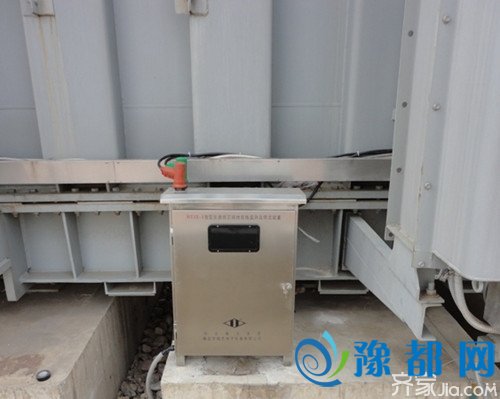

变压器铁芯接地

变压器在使用过程中，铁芯和铁芯周围的零件、部件等都处在较强的电磁场之中，所以，受电场影响铁芯本身会有很高的对地电位，如果铁芯与地面之间没有连接的电线，那么铁芯就会与地面之间产生电位差，会产生断续的放电现象。并且在绕组附近会有很强的电磁场，这样一来，铁芯和零部件都在不对等的磁场当中，彼此之间也就存在着电位差，或许电位差并不是很大，但也足够它击穿很小的绝缘空隙了，这样会出现持续性的放电现象。这在电力管理上是绝对不被允许的，想要阻止这种现象也是很难检查出来的，因为一些很小的绝缘空隙是我们肉眼所看不到的。因此，我们必须把铁芯与地面接通电线。

变压器铁芯接地要怎么接

铁芯接地通常是一点接地的，铁芯中的钢片相互之间是不通电的，所以为了安全起见，我们绝对不可以将所有的钢片都接地。在铁芯接地的时候我们只需要将其中一个钢片与地面相接即可，而不是所有的都接，因为虽然钢片之间是不通电的，但如果将钢片都接入地面，那地面就会成为一个导体，使得钢片之间可以导电，从而扰乱电涡流。所以，一点式接地既可以将电流流向大地，又不会扰乱电涡流，也就起到了铁芯接地的目的了。

变压器铁芯生产厂家

广东海鸿变压器有限公司专业生产立体卷铁心变压器铁心，是目前国内最大的立体卷铁心生产企业。本公司生产的单相卷铁芯配电变压器属单相三线制产品，且已通过全项型式试验和其它试验的检测。该变压器的低压电压组合为2×0.23kV，其原理和使用上都有别于普通的单相二线制变压器。该种变压器的低压电流只是普通单相变压器额定电流的一半(a1-a2的电压是2倍的230V，因此电流只有一半)，由此带来最大的好处是使用时前者的线损只为后者的1/4，这也是为什么国外大多数都使用该种单相变压器的主要原因。  该产品执行国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》和JB/10317-02《单相油浸式配电变压器技术参数和要求》。

山东聊城变压器有限公司挺不错的，是以生产电力变压器、干式变压器、美式箱变、欧式箱变等为主的输配电设备及高低压成套电力设备的制造企业，公司位于中国历史文化名城、江北水城、聊城大学所在地--山东省聊城市，与省会城市济南相距90公里，且有高速公路、铁路相连，京九铁路和济邯铁路由此交汇，交通十分便利。

编辑总结：它是属于工业化中不可缺少的机器之一，并且经过了我们上述的介绍后，大家应该知道在变压器中最为重要的就是铁芯的质量。因此大家在选购的时候一定要留心的查看变压器中的铁芯是否合格。
