光纤配线架分类及选择方法

由于科技越来越发达，光纤通信也日渐兴旺，在选用光纤配线架的时候我们的选择也是多种多样的。光纤配线架参数当中最重要的是其产品特性，因为不同的光纤配线架有不同的产品特性。具体这个光纤配线架分为哪几种类型呢?那么，为了让大家了解各种光纤配线架的相关知识，下面我将为大家介绍一些光纤配线架的参数。

光纤配线架介绍

ODF（Optical Distribution Frame）光纤配线架

光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块及无线基站的中小型配线系统。

光纤配线架分类

单元式

单元式的光纤配线架是在一个机架上安装多个单元，每一个单元就是一个独立的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点，又通过机架的结构变形，提供了空间利用率，是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性，在操作和使用上有一定的不便。

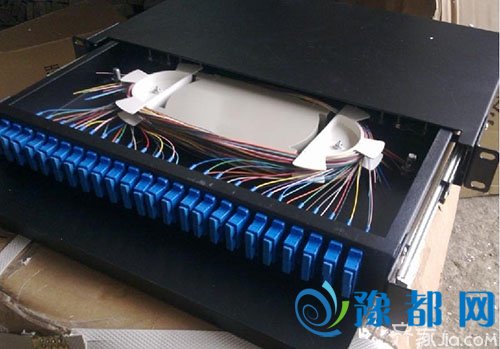

抽屉式

抽屉式的光纤配线架也是将一个机架分为多个单元，每个单元由一至两个抽屉组成。当进行熔接和调线时，拉出相应的抽屉在架外进行操作，从而有较大的操作空间，使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置，可保证操作使用的稳定、准确和单元内连接器件的安全、可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间，但与单元式一样，在光连接线的存储和布放上，仍不能提供最大的便利。这种机架是目前最多的一种形式。

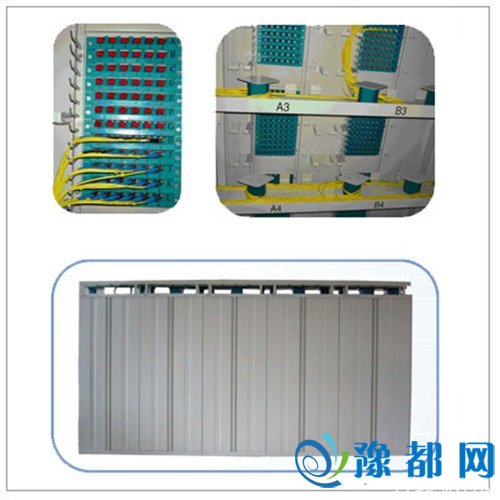

模块式

模块式结构是把光纤配线架分成多种功能模块，光缆的熔接、调配线、连接线存储及其他功能操作，分别在各模块中完成，这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供最大的灵活性，较好地满足通信网络的需要。推出的模块式大容量光纤分配架，利用面板和抽屉等独特结构，使光纤的熔接和调配线操作更方便;另外，采用垂直走线槽和中间配线架，有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中最受欢迎的一种，但它的造价相对较高!

选择配架的方法

1.光纤配线架是安装在墙上还是19’’机架上？光纤配线架通常安装在19’’机架内，对于小型安装可能也会直接安装在墙壁上。

2.是否有光缆余留量安放空间？应当保留一定量的光缆以防在配线架内拉断光纤，承受过高的应力，并能防止光纤被扯出配线架。

3.是否有保护装置？ 在光纤配线架内部应设有光纤保护装置。

4.通用性 不同的耦合器在配线架上要尽可能的体现出通用性。 比如LC型光纤配线架 就可适合双工LC/单工SC/MTRJ型光纤适配器；ST型光纤配线架就可适合ST以及FC型光纤适配器。大大的提高了产品的可用性。

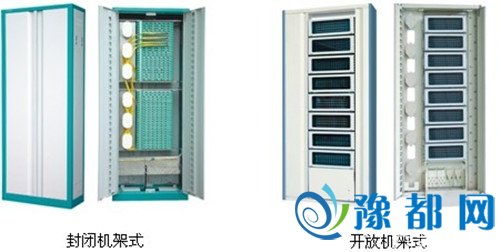

5.结构是否灵活？这项特点依旧是提高产品的可用性。光纤配线架根据结构分，可分为3种类型，即壁挂式、机柜式和机架式。 壁挂式一般为箱体结构，适用于光缆条数和光纤芯数都较小的局所。机柜式是采用封闭式结构，纤芯容量比较固定，外形比较美观。机架式一般是采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，灵活地组装在机架上，它是一种面向未来的结构，可以为以后光纤配线架向多功能发展提供便利条件。光纤配线架应尽量选用铝型材机架，其结构较牢固，外形也美观。机架的外形尺寸应与现行传输设备标准机架相似，以方便机房排列。表面处理工艺和色彩也应与机房内其他设备相近，以保持机房内的整体美观。

编辑总结：光纤传播已经在网络信息技术行业有了很好的发展，而光纤配线架就是利用光纤传播技术研究发明的一种高科技传播设备，小到村落、社区，大到楼房、无线基站，少了光纤配线架的帮助都无法正常进行。
