什么是重晶石 重晶石的用途

重晶石是一种很重要的非金属矿物原料，具有广泛的工业用途。目前，世界重晶石的消费结构大致为：用作钻井泥浆加重剂，占85%；作为钡化工的原料占10%；其他用途如填料、水泥用矿化剂、道路建设等占5%。地区上，美国占世界消费总量的40%，中国占14%。那么，接下来小编为大家介绍什么是重晶石及重晶石的用途。

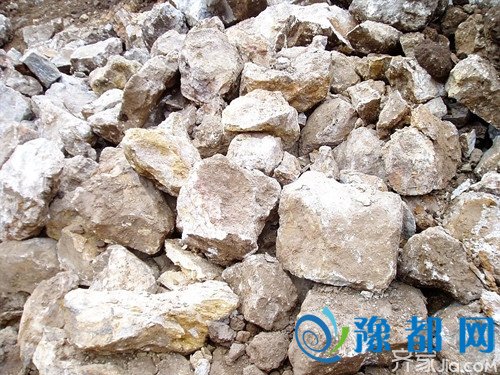

什么是重晶石

重晶石是钡的最常见矿物，它的成分为硫酸钡。产于低温热液矿脉中，如石英-重晶石脉，萤石-重晶石脉等，常与方铅矿、闪锌矿、黄铜矿、辰砂等共生。我国湖南、广西、青海、江西所产的重晶石矿床多是巨大的热液单矿物矿脉。重晶石亦可产于沉积岩中，呈结核状出现，多存在于沉积锰矿床和浅海的泥质、砂质沉积岩中。在风化残余矿床的残积粘土覆盖层内，常成结状、块状。化学成分：BaO：65.7%，SO3：34.3%。成分中有Sr、Pb和Ca类质同像替代。

重晶石的晶体呈大的管状，晶体聚集在一起有时可形成玫瑰花形状或分叉的晶块，这称为冠毛状重晶石。纯的重晶石是无色透明的，一般则呈白、浅黄色，具有玻璃光泽。而且重晶石可以用作白色颜料（我们俗称立德粉），还可用于化工、造纸、纺织填料，在玻璃生产中它可充当助熔剂并增加玻璃的光亮度。但它最主要的是作为加重剂用在钻井行业中及提炼钡。

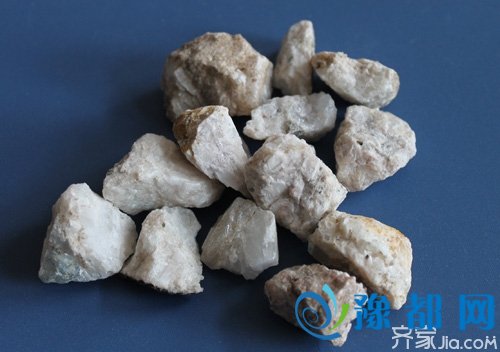

重晶石的用途

1、钻井泥浆加重剂：在一些油井、气井钻探时，一般使用的钻井泥浆、粘土比重为2.5左右，水的比重为1，因此泥浆比重较低，有时泥浆重量不能与地下油、气压力平衡，则造成井喷事故。在地下压力较高的情况下，就需要增加泥浆比重，往泥浆中加入重晶石粉是增加泥浆比重的有效措施。做钻井泥浆用的重晶石一般细度要达到325目以上，如重晶石细度不够则易发生沉淀。钻井泥浆用重晶石要求比重大于4.2，BaSO4含量不低于95%，可溶性盐类小于1%。

2、锌钡白颜料：锌钡白是一种常用的优质白色颜料，可作为油漆、绘画颜料的原料。将硫酸钡加热，使用还原剂就可还原成硫化钡(BaS），然后与硫酸锌(ZnSO4）反应得到的硫酸钡和硫化锌的混合物（BaSO4占70%，ZnS占30%）即为锌钡白颜料。制取锌钡白的重晶石要求BaSO4含量大于95%，同时应不含有可见的有色杂物。

3、各种钡化合物：以重晶石为原料可以制造氧化钡、碳酸钡、氯化钡、硝酸钡、沉淀硫酸钡、氢氧化钡等化工原料。化学纯的硫酸钡是测量白度的标准；碳酸钡是光学玻璃的重要原料，它向玻璃中引入BaO，从而增大玻璃的折光率，并改善其它光学性能；在陶瓷中用来配制釉料；氯化钡是一种农用杀虫剂；硝酸钡用于焰火和玻璃工业中；高锰酸钡是一种绿色颜料。

4、填料工业用重晶石：在油漆工业中，重晶石粉填料可以增加漆膜厚度、强度及耐久性。锌钡白颜料也用于制造白色油漆，在室内使用比铅白、镁白具有更多的优点。油漆工业用重晶石要求有足够的细度和较高的白度。

造纸工业、橡胶和塑料工业也用重晶石作填料，这种填料能提高橡胶和塑料的硬度、耐磨性及耐老化性。

橡胶、造纸用重晶石填料一般要求BaSO4大于98%，CaO小于0.36%，不许含有氧化镁、铅等成分。

5、水泥工业用矿化剂：在水泥生产中采用重晶石、萤石复合矿化剂掺入对促进C3S形成、活化C3S具有明显的效果，熟料质量得到了改善，水泥早期强度大约可提高20~25%，后期强度约提高10%，熟料烧成温度由1450℃降低到1300±50℃。重晶石掺量为0.8~1.5%时，效果最好。在白水泥生产中，采用重晶石、萤石复合矿化剂后，烧成温度从1500℃降至1400℃，游离CaO含量低，强度和白度都有所提高。在以煤矸石为原料的水泥生料中加入适量的重晶石，可使熟料饱和比低的水泥强度，特别是早期强度得到大幅度的提高，这就为煤矸石的综合利用，为生产低钙、节能、早强和高强水泥提供了一条有益途径。

6、防射线水泥、砂浆及混凝土：利用重晶石具有吸收X射线的性能，用重晶石制做钡水泥、重晶石砂浆和重晶石混凝土，用以代替金属铅板屏蔽核反应堆和建造科研、医院防X射线的建筑物。

7、道路建设：橡胶和含约10%重晶石的柏油混合物已成功地用于停车场，是一种耐久的铺路材料。目前，重型道路建设设备的轮胎已部分地填充有重晶石，以增加重量，利于填方地区的夯实。

8、其它：重晶石和油料调和后涂于布基上制造油布；重晶石粉用来精制煤油；在医药工业中做消化道造影剂；还可制农药、制革、制焰火等。此外，重晶石还用作提取金属钡，用作电视和其它真空管的吸气剂、粘结剂。钡与其它金属(铝、镁、铅、钙）制成合金，用于轴承制造。

编辑总结：关于什么是重晶石及重晶石的用途就介绍到这里了，希望对大家有所帮助。想了解更多相关知识，可以关注齐家网资讯。

《什么是重晶石 重晶石的用途》由河南新闻网-豫都网提供，转载请注明出处：http://jiaju.yuduxx.com/jcxg/411476.html，谢谢合作！
